ALIYIQI艾力旁壓張力測試儀
HD旁壓張力測試儀
張力計/張力儀/張力測試儀/旁壓張力測試儀/ HD旁壓張力測試儀/艾力張力計/艾力張力儀/艾力張力測試儀/艾力旁壓張力測試儀/ 艾力HD旁壓張力測試儀/ALIYIQI張力計/ALIYIQI張力儀/ALIYIQI張力測試儀/ALIYIQI旁壓張力測試儀/ ALIYIQI旁壓張力測試儀
說明:
HD旁壓張力測試儀安裝方便、操作簡單、維修容易,專用于測量鋼絲繩的張力。鋼絲繩通過U形螺栓固定在傳感器上,當鋼絲繩受拉力時,力通過導向輪作用于傳感器上。
技術參數:
|
參數 |
單位 |
技術指標 |
|
靈敏度 |
mV/V |
2.0±0.01 |
|
非線性 |
≤ %F·S |
±0.05 |
|
滯后 |
≤ %F·S |
±0.05 |
|
重復性 |
≤ %F·S |
±0.05 |
|
蠕變 |
≤ %F·S / 30min |
±0.03 |
|
零點輸出 |
≤ %F·S |
±1 |
|
零點溫度系數 |
≤ %F·S / 10℃ |
±0.03 |
|
靈敏度溫度系數 |
≤ %F·S / 10℃ |
±0.03 |
|
工作溫度范圍 |
℃ |
-20℃ ~ +80 ℃ |
|
輸入電阻 |
Ω |
380±2Ω |
|
輸出電阻 |
Ω |
350±2Ω |
|
安全過載 |
%F·S |
150%F·S |
|
絕緣電阻 |
MΩ |
≥5000 MΩ(50 VDC) |
|
推薦激勵電壓 |
V |
10V ~ 15V |
外形尺寸:
|
鋼絲繩拉力 |
量程 |
鋼絲繩直徑 |
H |
L |
L1 |
B |
B1 |
|
1t |
1t |
?6-14 |
117 |
160 |
18 |
76 |
45 |
|
2t |
1t |
?8-18 |
117 |
160 |
18 |
76 |
45 |
|
5t |
2t |
?16-26 |
117 |
160 |
18 |
72 |
45 |
|
10t |
5t |
?24-36 |
170 |
260 |
18 |
108 |
68 |
|
20t |
10t |
?24-36 |
175 |
272 |
18 |
112 |
72 |

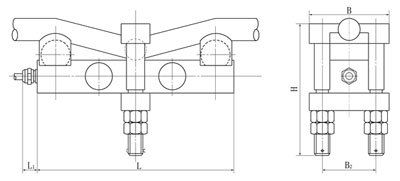

產品結構圖:
