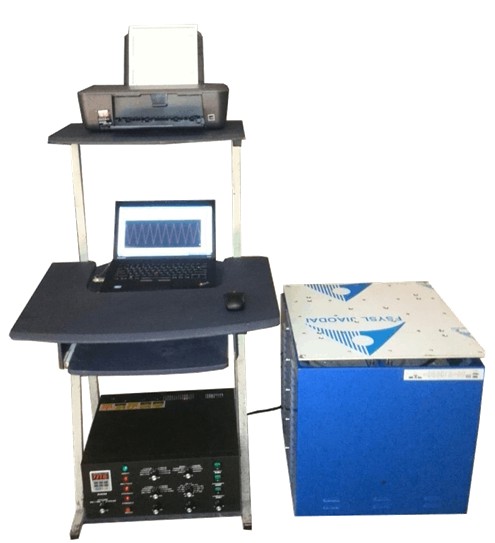

XY8459三軸電磁振動臺，六度空間一體機(同一臺面三軸同時振動)(X/Y/Z軸,上下/左右/前后)(0.5~3000Hz)吸合式電磁振動臺
XY8459三軸電磁振動臺，六度空間一體機(同一臺面三軸同時振動)(X/Y/Z軸,上下/左右/前后)(0.5~3000Hz)
一.功能:
① 【(半/全)正弦波】
② 【調頻振動:頻率/時間/振幅/加速度可任意設定】
③ 【掃頻振動:頻率/時間/振幅/加速度可任意設定】
④ 【可程式振動:頻率/時間/振幅/加速度可任意設定】
⑤ 【倍頻振動:頻率/時間/振幅/加速度可任意設定】
⑥ 【對數振動:頻率/時間/振幅/加速度可任意設定】
⑦ 【調幅:0-5mmp-p】
⑧ 【最大加速度:0~20g(約200m/s2)】
⑨ 【時間控制(秒):任何時間可設】
⑩ 【485通訊接口:可接電腦控制】
⑾ 【定加速度:定加速度±25%內】
⑿ 【定振幅:定振幅±25%內】
⒀ 【三軸(X.Y.Z)可各別單獨調振幅】
【三軸(X.Y.Z)可各別單獨調加速度】
【三軸(X.Y.Z)可各別單獨調頻率】
【三軸(X.Y.Z)可各別單獨調時間】
【三軸(X.Y.Z)可各別單獨調(半/全)】
【三軸(X.Y.Z)可各別單獨調,個別振動】
【三軸(X.Y.Z)可各別單獨調,連續振動可選擇那軸先振動】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻
/可程/倍頻/對數(頻率/時間/振幅/加速度可任意設定) 】
⒁ 【三軸(X.Y.Z)可各別單獨振動】
⒂ 【三軸可各別隨時選擇順序連續振動】
⒃ 【二軸一起振動:三種模式:可個別隨時選擇順序組合】
⒄ 【二軸連續振動:六種模式】
■先(Y軸上下)后再(X軸左右)
■先(X軸左右)后再(Y軸上下)
■先(Y軸上下)后再(Z軸前后)
■先(Z軸前后)后再(Y軸上下)
■先(X軸左右)后再(Z軸前后)
■先(Z軸前后)后再(X軸左右)
⒅【三軸(X.Y.Z)三軸同時一起振動:Y軸上下/X軸左右/Z軸前后】
⒆ 【三軸連續振動:六種模式】
■先Y軸→再X軸→再Z軸→可無限重復
■先Y軸→再Z軸→再X軸→可無限重復
■先X軸→再Z軸→再Y軸→可無限重復
■先X軸→再Y軸→再Z軸→可無限重復
■先Z軸→再Y軸→再X軸→可無限重復
■先Z軸→再X軸→再Y軸→可無限重復
⒇ 【隨機振動:亦可(振動方向模式)/(頻率模式)/(波形模式)】
[21]【隨機功率譜密度(P.S.D)】
[22]【加速度總均方根值grms】
[23]【多階隨機振動】
[24]【各級道路模凝振動】
[25]【全方位六度空間一起動作】
[26]【模擬【圓型(球型)】振動】
[27]【模擬【橢圓型】振動】
[28]【全功能標準型】[第1 ~ 27項]全功能皆包含
[29]【全功能電腦控制:才含微電腦控制型】
●含電腦/打印(控制/儲存/記錄/打印)
●可看出波形/頻率/時間可輸入對方與本司資料
●調頻/掃頻/可程式/倍頻/對數,可設定無限組自動振動
●模組試驗:可設定無限組自動振動:(調頻/掃頻/可程式/
●倍頻/對數)各種振動可彼此組合模組試驗
●可做跳躍頻率/由定振幅轉定加速度/由定加速度轉定振幅)
●研究部或單位可同時幾種模組試驗組合/自動時間/可重覆
1:【型號】XY8459三軸電磁振動臺，六度空間一體機(同一臺面三軸同時振動)
(X/Y/Z軸,上下/左右/前后)(0.5~3000Hz)
2:【振動臺以頻率分】0.5~3000HZ
3:【振動臺控制模式】①全功能標準型
②全功能電腦型(50XTW系列）
4:【振動方向】六度空間一體機(X/Y/Z軸,上下/左右/前后)
[同一臺面三軸同時振動(同時/個別/連續)振動]
①【單獨振動--三種模式】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻
/可程/倍頻/對數(頻率/時間/振幅/加速度可任意設定)】
■Y軸/上下--單獨振動
■X軸/左右--單獨振動
■Z軸/前后--單獨振動
②【二軸一起振動--三種模式可隨時選擇,那種組合順序】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻
/可程/倍頻/對數(頻率/時間/振幅/加速度可任意設定)】
■[Y軸上下/X軸左右]--二軸一起振動
■[Y軸上下/Z軸前后]--二軸一起振動
■[X軸左右/Z軸前后]--二軸一起振動
■[隨便選擇那二軸同時]--二軸一起振動
③【二軸連續振動---六種模式可隨時選擇,那種組合順序】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻
/可程/倍頻/對數(頻率/時間/振幅/加速度可任意設定)】
■先(Y軸上下)后再(X軸左右)--二軸連續振動/且可無限重復
■先(X軸左右)后再(Y軸上下)--二軸連續振動/且可無限重復
■先(Y軸上下)后再(Z軸前后)--二軸連續振動/且可無限重復
■先(Z軸前后)后再(Y軸上下)--二軸連續振動/且可無限重復
■先(X軸左右)后再(Z軸前后)--二軸連續振動/且可無限重復
■先(Z軸前后)后再(X軸左右)--二軸連續振動/且可無限重復
■[隨便選擇(那軸)先振動后再(另一軸)振動]/二軸連續振動
④【[Y軸上下/X軸左右/Z軸前后]三軸同時一起振動】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻
/可程/倍頻/對數(頻率/時間/振幅/加速度可任意設定)】
⑤【三軸連續振動--六種模式】三軸可各別隨時選擇順序連續振動
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻
/可程/倍頻/對數(頻率/時間/振幅/加速度可任意設定)】
■(Y軸上下)→(X軸左右)→(Z軸前后)--三軸連續振動/且可無限重復
■(Y軸上下)→(Z軸前后)→(X軸左右)--三軸連續振動/且可無限重復
■(X軸左右)→(Z軸前后)→(Y軸上下)--三軸連續振動/且可無限重復
■(X軸左右)→(Y軸上下)→(Z軸前后)--三軸連續振動/且可無限重復
■(Z軸前后)→(Y軸上下)→(X軸左右)--三軸連續振動/且可無限重復
■(Z軸前后)→(X軸左右)→(Y軸上下)--三軸連續振動/且可無限重復
■隨便選擇[那軸先振動→再第二軸振動→再第三軸振動]三軸連續振動
5:【振動方式】
■【六度空間一體機(X/Y/Z軸,上下/左右/前后)
[同一臺面三軸同時振動(同時/個別/連續)振動]】
■【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻
/可程/倍頻/對數(頻率/時間/振幅/加速度可任意設定)】
①【單獨振動--三種模式】
②【二軸一起振動--三種模式可隨時選擇,那種組合順序】
③【二軸連續振動---六種模式可隨時選擇,那種組合順序】
④【[Y軸上下/X軸左右/Z軸前后]三軸同時一起振動】
⑤【三軸連續振動--六種模式】三軸可各別隨時選擇順序連續振動
⑥【隨機功率譜密度(P.S.D)】
⑦【加速度總均方根值grms】
⑧【多階隨機振動】
⑨【各級道路模凝振動】
⑽【全方位六度空間一起動作】
⑾【模擬【圓型(球型)】振動】
⑿【模擬【橢圓型】振動】
6:【振動波形】正弦波--可任何選擇(半波或全波)
■【六度空間一體機(X/Y/Z軸,上下/左右/前后)
[同一臺面三軸同時振動(同時/個別/連續)振動]】
■【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻
/可程/倍頻/對數(頻率/時間/振幅/加速度可任意設定)】
①【單獨振動--三種模式】可任何選擇(半波或全波)
②【二軸一起振動:三種模式可隨時選擇】可任何選擇(半波或全波)
③【二軸連續振動---六種模式可隨時選擇】
④【[Y軸上下/X軸左右/Z軸前后]三軸同時一起振動】
可任何選擇(半波或全波)
⑤【三軸連續振動--六種模式】三軸可各別隨時選擇(半波或全波)
⑥【隨機功率譜密度(P.S.D)】可任何選擇(半波或全波)
⑦【加速度總均方根值grms】可任何選擇(半波或全波)
⑧【多階隨機振動】可任何選擇(半波或全波)
⑨【各級道路模凝振動】可任何選擇(半波或全波)
⑽【全方位六度空間一起動作】可任何選擇(半波或全波)
⑾【模擬【圓型(球型)】振動】可任何選擇(半波或全波)
⑿【模擬【橢圓型】振動】可任何選擇(半波或全波)
7:【振動頻率】0.5~3000 Hz可任意設定(±0.1%)
■Y軸/上下--0.5~3000 Hz可任意設定(±0.1%)
■X軸/左右--0.5~3000 Hz可任意設定(±0.1%)
■Z軸/前后--0.5~3000 Hz可任意設定(±0.1%)
8:【最大試驗負載】:未指定以100kg為主
□0~50kg (振幅:0~7mm /最大加速度:0~20g)(同100kg價挌)
■0~100kg(振幅:0~5.0mm/最大加速度:0~20g)(未指定以此機型出貨)
□0~150kg(振幅:0~3.5mm/最大加速度:0~15g)(同100kg價挌)
9:【振動臺面尺寸H】6mm
①頻率共振最好增加1倍穩定性
②臺面材料分(隨機出貨)□特殊鋁合金(原色)
□藍色(或自指定顏色):(鐵烤漆)
③臺面上通孔(10mm): a:數量(以實體為主)
b:綁帶用通孔--------約*24個
c:夾具(治具)通孔--*24個
④:量測試螺絲孔-----*4個(5mm)
⑤防磁漏:地帶面積(30cm):讓磁漏減50-70%
10:【臺體(H/高)】:超低臺體/更低更穩定(每少1公分穩定0.5%)
(市面目前本司高度最低)
六度空間一體機(同一臺面三軸同時振動)(X/Y/Z軸,上下/左右/前后)
①■臺體:50*55*50CM ■臺面:500*6*500mm
②越低越穩定/越高失真越大誤差越大
③防共振設計(増加3種防共振專業技術)
④中心軸防塵專業技術
⑤中心軸増加:過流(3倍)/過耐熱210度/耐濕度98%/耐爆/耐塵
⑥吸合式電磁振動臺 元件組成:
a:高電感電磁圈
b:超高電感矽鋼片-E片/下片,I片/上片產生器
c:彈簧鋼片:特殊處理
d:支撐架
e:底座
f:臺面
g:護套
⑦不會受總質量變動,改變承重或激振力
⑧因臺面/底座/支撐架/彈簧鋼片,一體合成配合電磁圈,更有效提高均勻穩定性,不受不規則物品的限制,產生不均勻及中心點穩定問題,減少治具費用
⑨振動方式:中心水平線為0,往上振往下振,真正符合振幅幅度
mm(p-p)的要求,解決高頻圓形電磁振動臺缺點
⑩真正解決:各高頻式電磁振動臺很難解決(在50Hz時/5mm/20g/重量100kg以內)不受影響的技術
⑾防塵(可試用高塵地方)/耐超低溫/耐高溫/耐濕度(防靜電)
11:【振幅(可任意調范圍mmp-p)】0 - 5 mm
□0~50kg (振幅:0~7mm /最大加速度:0~20g)(同100kg價挌)
■0~100kg(振幅:0~5.0mm/最大加速度:0~20g)(未指定以此機型出貨)
□0~150kg(振幅:0~3.5mm/最大加速度:0~15g)(同100kg價挌)
①頻率:0.5~40HZ 可做到5mm:不準碰撞情況
a:在頻率1Hz且無負荷下,最大位移為5mm(p-p),此情況不可碰撞,
b:在頻率50Hz且無負荷下,最大位移為4mm(p-p),此情況不可碰撞
c:在頻率40Hz且在最大負荷一半情況下,最大位移可達到為
5mm(p-p),小于此位移值
d:在頻率20Hz且在最大負荷情況下，其振動平臺的最大位移量測值為5mm,此情況不可碰撞,小于此位移值，試驗機本身足以負荷
②頻率:0.5~55HZ 以振幅為主
③頻率:1HZ為5mm,最大加速度可做到0.01g
35HZ為5mm,最大加速度可做到12.25g
12:【最大加速度可任意調】 0 ~ 20 g(200m/s2)
□0~50kg (振幅:0~7mm /最大加速度:0~20g)(同100kg價挌)
■0~100kg(振幅:0~5.0mm/最大加速度:0~20g)(未指定以此機型出貨)
□0~50kg (振幅:0~7mm /最大加速度:0~20g)(同101kg價挌)
①頻率:45~3000HZ 可做到20g
②頻率:55~3000HZ 以最大加速度為主
③頻率:80HZ為20G,振幅最大可做到有1.56mm
3000HZ為20g,振幅最大可做到0.028mm
④在頻率10Hz且無負荷下,此情況不可碰撞,最大加速度量測值為-1g
⑤在頻率50Hz且無負荷下,此情況不可碰撞,最大加速度量測值為-20g
加速度(單位g)=0.002*(50Hz)2*4(振幅單mmp-p)=20g(196m/s2 )
⑥頻率45Hz且在最大負荷一半下,不可碰撞,最大加速度量測值為-20g
⑦頻率50Hz最大負荷下,此情況不可碰撞,最大加速度量測值為--20g
13:【最大正弦波激振力(推力 F)】 2000kgf(F=重量*加速度)
□F:為 50kg*20g=1000kgf (同100kg價挌)
■F:為100kg*20g=2000kgf (未指定以此機型出貨)
□F:為150kg*15g=2250kgf (同100kg價挌)
14:【時間控制】任何時間可設(秒為單位)
■Y軸/上下--任何時間可設(秒為單位)
■X軸/左右--任何時間可設(秒為單位)
■Z軸/前后--任何時間可設(秒為單位)
①執行時間(以秒為單位):0~65500秒(約18時)
②共可執行時間:循環次數(可設65500次*18時=5萬天)(約135年)
15:【最嚴酷條件下電源電壓(V)】220±20%/(50/60Hz)
①電子漏電裝置
②裝設防雷擊裝置
③總開關誤動作裝置及防高次諧波裝置
16:【最嚴酷條件下電流】 15（A）
①正常工作電流(0.5-12)A/不良碰撞電流(13-15)A/禁止超過10分鐘
②裝設防漏電裝置
③誤動作/碰撞/過流/恢復安全裝置
④(二次諧波/突波)電流裝置
17:【振動機功率】 3.3 KW(最大)
①控制箱:低溫設計/防高溫設計
②臺體:耐高溫設計不良碰撞電流(13-20)A/禁止超過10分鐘
18:【冷卻方式】 自然風冷
19:【溫濕度】 溫度-40℃~+80℃/濕度10%~95%
①控制箱:低溫設計/防高溫設計
②臺體:耐高溫設計不良碰撞電流(13-20)A/禁止超過10分鐘
20:【噪音】 60分貝以內
①噪音: 5m外60分貝以內,是人耳所聽聲音
②建筑物所能承受之力:臺體正常工作最大量時,在2樓以上造成水平震動力,在地震震動小於1級內,對建筑物影響不大
③任何樓層皆可使用,不會對建筑物造成影響
21:【電磁場輻射】
①正常在20-50毫高斯以內
②最高100毫高斯以內(1公尺)
③非振動馬達做成的振動臺所能比的
22:【測量儀】 LD-T1(可測試20mm）(另購)
①加速度(最大加速度):0.1~199.9m/s2(峰值) (約20g)
②位移0.01~19.99mm振幅(峰值p-p)
③最大加速度=0.002*F(頻率)2*振幅(峰值p-p)(mm)(單位：g)
23:【另有6種標準(臺體/臺面)尺寸可選擇】亦可定做臺面
①20:□垂直臺體:20*16*20cm□水平臺體:20*25*20cm(小物件30kg)
②35:□垂直臺體:35*16*35cm□水平臺體:35*25*35cm
③50:■垂直臺體:50*16*50cm■水平臺體:50*25*50cm
④75:□垂直臺體:75*16*75cm□水平臺體:75*25*75cm
⑤80:□垂直臺體:80*16*80cm□水平臺體:80*25*80cm
⑥100:□垂直臺體:100*16*100cm□水平臺體:100*25*100cm
⑦150:□垂直臺體:150*16*150cm□水平臺體:150*25*150cm
⑧200:□垂直臺體:200*16*200cm□水平臺體:200*25*200cm
⑨特殊尺寸: □( 寬6M(米)*長10M(米) 之內皆可)
⑩以下各種振動模式尺寸:□(綜合試驗振動臺/沖擊型振動臺/
旋轉型振動臺生產線機種 標準型/搖擺型振動臺/顛簸型/
飛機航空行駛型/越野車行駛型/摩托車行駛型/火車行駛型/
船行駛型/甩動型(離心力型))皆可
24:【總重量】 145 kg(淨重140 kg)量只供參考
25:【可免費: 可附上此臺設備本司檢驗報告表:測試項目有】
①頻率范圍量測:
②最大位移量測
③最大加速度量測
④最大速度量測
⑤工作環境條件：溫度/濕度
⑥外觀檢查：
⑦工作電壓AC：
⑧試驗系統在最大額定振動幅值作掃頻振動時的最大噪聲
⑨振動控制儀頻率示值校準：在輸出端用頻率/示波器測試
⑩調頻測試(振動頻率)
⑾掃頻測試
⑿対數 A 測試
⒀対數 B 測試
⒁可程式測試
⒂倍數測試
26:【附上】 各類檢驗標準垂直與水平振幅/加速度凋整方式
①垂直振幅參考值
②水平振幅參考值
③簡易振幅調節範圍
④各產品振動性能的實驗方法
⑤商業標準 比 各種國家試驗標準試驗規程約大2.5倍,可來電詢問
⑥各種產品要選型情況,可來電詢問
⑦各種產品要如何測試,才真正達到振動目的,使產品出貨后,不因振動因素造成不良
27:【共有三組獨立輸出】備用二組獨立輸出供使用(指定型才有)
①控制箱有二個輸出端可接2個臺體
②可接各種情況的臺體:垂直*1/水平*1/垂直*2/水平*2/(垂直*1或水平*1)
③適應各種情況的標準型號
④(50kg/100kg/150kg)臺體各不相同要指定/控制箱是(50kg/100kg)相同,150kg是不相同的
28:【附上】校驗報告表:本司可免費附上此臺設備出廠校驗報告表
壹 : 測試結果：共有十三項結果
貳 : 測試報告:共有9項測試結果
29:【定加速度】±25% 內做掃頻頻率變化加速度不變
■Y軸/上下--±25% 內做掃頻頻率變化加速度不變
■X軸/左右--±25% 內做掃頻頻率變化加速度不變
■Z軸/前后--±25% 內做掃頻頻率變化加速度不變
①本司振動臺10-100HZ單組測試較準,掃頻定加速度可做,約有25%的頻率點誤差,
②比如10-100hz有100個頻率點,其中有25個頻率點超出標準範圍外75個頻率點在標準範圍內,(因機械結構鋼性/及無回授調整)
③或可把貴司所要做的定加速要求值告知,本司出貨時一起附上
表,貴司照調即可會較準
④如要照標準可買有回授的振動臺(比如圓筒式電磁振動臺/本身有加速度感測器/可量測及回授調整),但價格約本司10-30倍價格
⑤本司附上(定振幅/定加速度)調節方法(但要使測量儀LD-T1/
可測試20mm)(最大加速度20g):0.1~199.9m/s2(峰值) (另購)
⑥簡易定加速度:量測以(50Hz以上)為主,(如測50Hz~3000Hz/5g)
30:【定振幅】±25% 內做掃頻頻率變化振幅不變
■Y軸/上下--±25% 內做掃頻頻率變化振幅不變
■X軸/左右--±25% 內做掃頻頻率變化振幅不變
■Z軸/前后--±25% 內做掃頻頻率變化振幅不變
①本司振動臺10-100HZ單組測試較準,掃頻定加速度可做,約有25%的頻率點誤差,
②比如10-100hz有100個頻率點,其中有25個頻率點超出標準範圍外75個頻率點在標準範圍內,(因機械結構鋼性/及無回授調整)
③或可把貴司所要做的定加速要求值告知,本司出貨時一起附上
表,貴司照調即可會較準
④如要照標準可買有回授的振動臺(比如圓筒式電磁振動臺/本身有加速度感測器/可量測及回授調整),但價格約本司10-30倍價格
⑤本司附上(定振幅/定加速度)調節方法(但要使測量儀LD-T1/
可測試20mm)(最大加速度20g):0.1~199.9m/s2(峰值) (另購)
⑥簡易定振幅:量測以100Hz以內為主,(如測5Hz~100Hz/1mm)
31:【精密度】 頻率可顯示到0.01Hz
①輸出點:用(數字示波器或頻率計)量設定值與實際值(誤差±3‰)
②輸出點:本司附上輸出點測試連接線
32:【調頻頻率(單組頻率)】 頻率/時間/振幅/加速度可任意設定
①調頻頻率範圍:0.5~3000HZ (可顯示到0.01Hz)
②時間:執行時間(以秒為單位):0秒~135年
③振幅(可任意調范圍mmp-p): 0-5.2mm
④最大加速度可任意調: 0~22g(220m/s2)
■Y軸/上下--頻率/時間/振幅/加速度可任意設定
■X軸/左右--頻率/時間/振幅/加速度可任意設定
■Z軸/前后--頻率/時間/振幅/加速度可任意設定
【■Y軸/上下(30Hz) ■X軸/左右(40Hz)■Z軸/前后(70Hz)】
33:【掃頻頻率】頻率/速率/時間/振幅/加速度可任意設定
A:①掃頻頻率範圍：0.5~3000HZ調 (可顯示到0.01Hz)
②時間:執行時間(以秒為單位):0秒~135年
③振幅(可任意調范圍mmp-p): 0-5.2mm
④最大加速度可任意調: 0~22g(220m/s2)
⑤真正標準來回掃頻及可循環,可設定無限組自動振動
⑥掃頻:頻率與電壓正比(頻率低電壓低,頻率高電壓高)
B:真正的掃頻
a:①比如10HZ～60HZ～10HZ掃頻，要從10HZ開始到60HZ再60HZ
不能停頓,60HZ到10HZ再10HZ不能停頓,如此重復才是正確掃頻
②在60HZ與10HZ停頓皆為不正確
③甚至更假的用4段才做完，10HZ至11HZ到10.9HZ再
到60HZ、60HZ到59HZ到59.1HZ到10HZ才做完
④如做10HZ-60HZ-10HZ的掃頻防冒是從1開始到10HZ到50HZ
到10HZ停頓自整定后第二次來回才開始正常工作
⑤現本公司可直接10HZ-60HZ-10HZ開始工作
b:①頻率/速率/時間/振幅/加速度可任意設定
②真正標準來回掃頻及可循環,可設定無限組自動振動
c:能做歐美日這幾年商業的要求 10到60HZ要30分鐘，60HZ到10HZ要30分鐘的掃頻要求
d:真正解決掃頻從“0”開始的缺點
①防冒者功能/掃頻必須從“0”開始前2周自我調試此缺點環振
(凡正)早已突破解決
②可一開始從低頻開始做到所設定高頻真正的掃頻
C:第一種正確掃頻
■Y軸/上下/掃頻頻率(20~80Hz)(黑線)
■X軸/左右/掃頻頻率(10~60Hz)(紅線)
■Z軸/前后/掃頻頻率(20~70Hz)(藍線)
1)(A=C)與(B=D)可任意設定頻率。
2)(a=c)與(b=d)可任意設定時間。
3)且A→B→C → A→B可任意設定次數達65500。
4)且到達B/C/D時不可停留要馬上轉換才是標準只有環振公司，如上
D:第二種正確掃頻
■Y軸/上下/掃頻頻率(20~80Hz)(黑線)
■X軸/左右/掃頻頻率(10~60Hz)(紅線)
■Z軸/前后/掃頻頻率(20~70Hz)(藍線)
1)A與B可任意設定頻率。
2)a可任意設定時間。
3)且A→B→ A→B可任意設定次數達65500。
4)且到達B/C/D時不可停留要馬上轉換才是標準只有本司，如上
34:【可程式頻率】 頻率/速率/時間/振幅/加速度可任意設定
A:①可程式頻率範圍：0.5~3000HZ調 (可顯示到0.01Hz)
②每一段頻率振多少時間:執行時間(以秒為單位):0秒~135年
③振幅(可任意調范圍mmp-p): 0-5.2mm
④最大加速度可任意調: 0~22g(220m/s2)
⑤可設定16組可循環成無限組自動振動/電腦型可無限組自動振動
⑥標準型以最低頻率為主,調整(振幅/加速度),其他可程式頻率以此出輸量輸出,頻率越高(振幅/加速度)越少(低)
⑦電腦型可無限組自動振動:每一段(頻率/時間/振幅/加速度可任意設定)
B:可程式(可任意設定每一段頻率振多少時間)
■Y軸/上下/可程式頻率(黑線)
■X軸/左右/可程式頻率(紅線)
■Z軸/前后/可程式頻率(藍線)
35:【倍頻頻率】 倍頻頻率/時間/振幅/加速度可任意設定
①可程式頻率/時間/振幅/加速度可任意設定
②可設定無限組自動振動
A:①倍頻頻率範圍：0.5~3000HZ調 (可顯示到0.01Hz)
②每一段頻率振多少時間:執行時間(以秒為單位):0秒~135年
③振幅(可任意調范圍mmp-p): 0-5.2mm
④最大加速度可任意調: 0~22g(220m/s2)
⑤可設定16組可循環成無限組自動振動/電腦型可無限組自動振動
⑥標準型以最低頻率為主,調整(振幅/加速度),其他可程式頻率以此出輸量輸出,頻率越高(振幅/加速度)越少(低)
⑦電腦型可無限組自動振動:每一段(頻率/時間/振幅/加速度可任意設定)
B:倍頻(可任意設定每一段頻率振多少時間)
倍頻:下一頻率為前一頻率的信數
36:【對數頻率】頻率/速率/時間/振幅/加速度可任意設定
A:①對數頻率範圍：0.5~3000HZ調 (可顯示到0.01Hz)
②時間:執行時間(以秒為單位):0秒~135年
③振幅(可任意調范圍mmp-p): 0-5.2mm
④最大加速度可任意調: 0~22g(220m/s2)
⑤真正標準來回掃頻及可循環,可設定無限組自動振動
⑥對數:頻率與電壓正比(頻率低電壓低,頻率高電壓高)
⑦同掃頻功能只是[F(頻率)/T（時間）的曲線照對數處理]
B:真正的對數:真正解決對數從“0”開始的缺點
C:第一種正確對數:同掃頻功能
■Y軸/上下/掃頻頻率(20~80Hz)(黑線)
■X軸/左右/掃頻頻率(10~60Hz)(紅線)
■Z軸/前后/掃頻頻率(20~70Hz)(藍線)
D:第二種正確對數:同掃頻功能
■Y軸/上下/掃頻頻率(20~80Hz)(黑線)
■X軸/左右/掃頻頻率(10~60Hz)(紅線)
■Z軸/前后/掃頻頻率(20~70Hz)(藍線)
[37]【隨機振動:亦可(振動方向模式)/(頻率模式)/(波形模式)】
[38]【隨機功率譜密度(P.S.D)】■可做/設定隨機功率譜密度(P.S.D)
[39]【加速度總均方根值grms】■可照要求做/加速度總均方根值grms
[40]【多階隨機振動】
■各種做法出貨時可提供(設定/模式/案例/執行方式)
[41]【各級道路模凝振動】
■各種做法出貨時可提供(設定/模式/案例/執行方式)
[42]【全方位六度空間一起動作】
■各種做法出貨時可提供(設定/模式/案例/執行方式)
[43]【模擬[圓型(球型)]振動】
■各種做法出貨時可提供(設定/模式/案例/執行方式)
[44]【模擬[橢圓型]振動】
■各種做法出貨時可提供(設定/模式/案例/執行方式)
[45]【全功能標準型】[第1 ~ 27項]全功能皆包含
■【全方位六度空間一起動作】
■【二階波形振動】
■【真正三軸一起同時振動】
37:【485通訊接口】可升級電腦控制機種
38:【全功能電腦控制】才含微電腦控制型(共包含)
①手提電腦:含如下[CPU凌動1.6HZ/160GB硬盤/521M內存/約10寸
②通迅介面 ③隔離器 ④介面卡
⑤軟件免費 ⑥HP1000打印機(A4)為主
39:【全功能電腦控制型(功能)】才含微電腦控制:如圖曲線
●含電腦/打印(控制/儲存/記錄/打印)
●可看出波形/頻率/時間可輸入對方與本司資料
●調頻/掃頻/可程式/倍頻/對數,可設定無限組自動振動
●模組試驗:可設定無限組自動振動:(調頻/掃頻/可程式/
倍頻/對數)各種振動可彼此組合模組試驗
●可做跳躍頻率/由定振幅轉定加速度/由定加速度轉定振幅)
●研究部或單位可同時幾種模組試驗組合/自動時間/可重覆
四:特殊要求
①特殊臺面尺寸
②特殊重量
③特殊振幅
④特殊要求來電
五:振動臺主要計算公式注：1g=9.8m/s2
加速度(單位g)=0.002*f2(頻率單位HZ)*D(振幅單位mmp-p)
注:①圖片上電腦桌不含:
②其他規格如有變動,以實際產品為主
六:另有各式振動臺可選擇
★綜合試驗振動臺:溫度-60℃~+150℃/濕度10%~98%(另購)
★沖擊型振動臺:半手動沖擊型(另購)
★生產線機種垂直(Y軸/上下)振動臺(另購)
★旋轉式振動臺(另購)
★搖擺式振動臺(另購)
★出貨提供商業標準設定方法(比國標嚴格)
①掃頻:10-55-10Hz/1.5mm/8小時
②掃頻:20-60-20Hz/2g/8小時
③單組頻率:35/1.5mm/8小時
★推出最新 "純調頻1~99.9Hz"
■XY-B(純調頻)垂直(Y軸,上下)(1~99.9Hz)
■XY-HB(純調頻)水平(X+Z軸,左右+前后)(1~99.9Hz)
■XY-TB(純調頻)三軸(Y+(X+Z)軸,垂直+水平)1~99.9Hz
★除以下元件(有保修期限)
■電腦保修1年
■主控變頻模組保修3年
■中心軸保修3年
■【其他元件終身免費,約268個免費元件】
