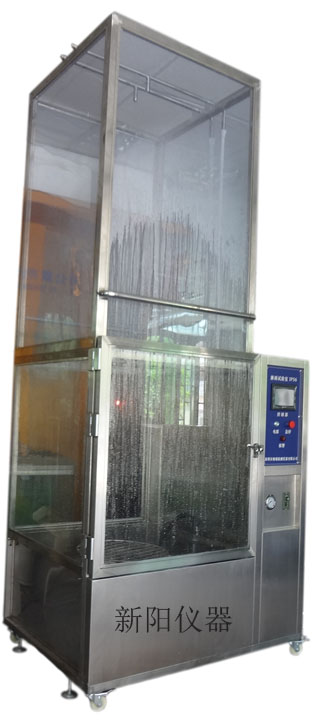

XY8256淋雨試驗機

技術指標 (符合國家標準GB-4208-2008防護等級）即IP56標準

試驗室分別由測試臺、儲水槽、控制箱、產品脫水緩沖區、轉盤、和噴淋系統組成。

主要技術參數：

1、試驗室總尺寸：深1000×寬1200×高3300㎜

2、內箱尺寸：長800×寬800㎜×高2600㎜

3、噴淋系統：由水泵、水壓表、固定式噴管支架組成，面積：800×800㎜

4.上面安裝2個 噴水頭。。其中IP5噴頭1個，IP6噴頭1個。

5、管徑：六分

6、噴孔內徑：1-φ6.3mm,IP5(等級)，2-φ12.5mm,IP6(等級)

7、噴水壓力：100～150kpa（按流量調節）

8、噴水流量：IP5(等級)12.5±1(L/min)，IP6(等級)100±5(L/min)

9、轉盤：φ500MM , 轉速：3±1R/min

10、噴水持續時間：3、10、30、9999min（可調）

11、運行時間控制：1M～9999min(可調)

12、水循環系統，保證水源循環使用

13、受水面：產品頂面

14、噴水壓力表，可顯示噴水壓力

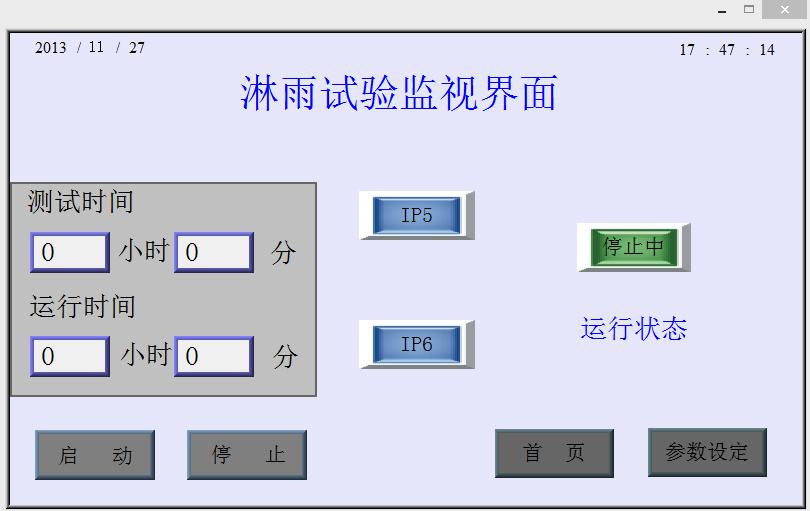

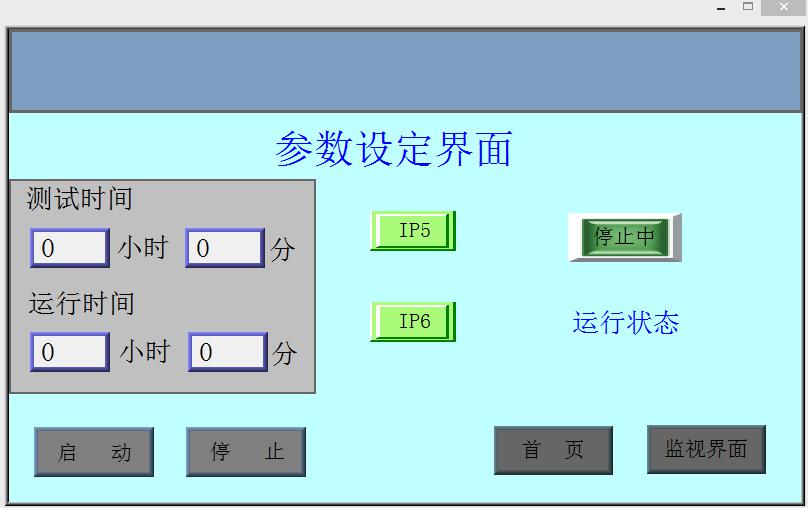

15、控制系統：翔瑞公司自主研發觸摸屏控制系統。

16．試驗室外箱由鋼化玻璃做為防水墻，不銹鋼方通做為支架。

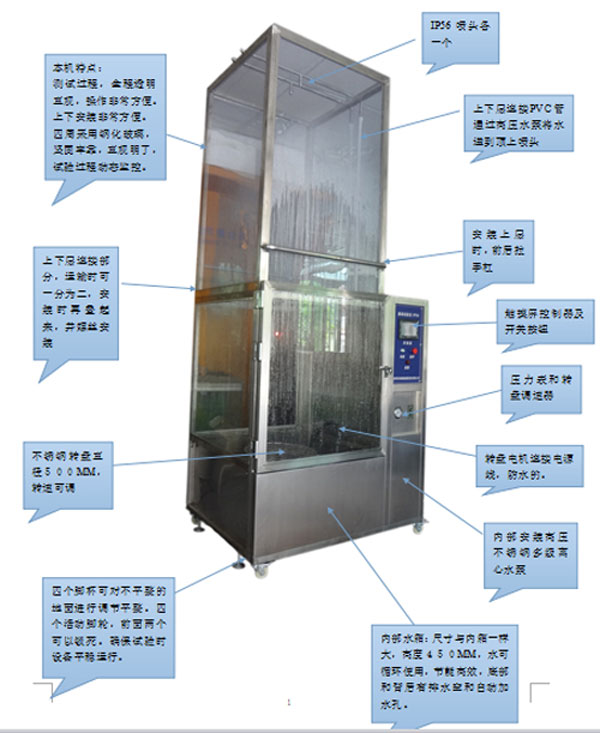

結構原理：

本設備的基本設計原理：底部設一水箱在通過右側控制箱內部的不銹鋼水泵抽水并加壓后再送到上層的噴頭，噴嘴垂直噴水到轉盤上面的樣品上，再散落到水箱內部，從而形成水循環系統。水泵出口設計流量計、壓力表、電磁閥等控制元件。內箱安裝防水轉盤速度在面板上控制。

材料：

1、噴管：不銹鋼管

2、水箱：304不銹鋼

3、封板材料：下層剛化玻璃5MM厚，上層玻璃PC塑料透明板（重量輕，方便安裝）

4、框架材料：304不銹鋼方通，砂面（專業拉絲）

5、電氣控制配件選用法國斯耐德、歐姆龍、臺灣士研、日本富士等國際知名品牌
