最大輸出功率600W，交、直流兼容輸入
輸出穩壓值、輸出恒流值(0～100)％寬范圍連續可調
開關電源技術，體積小、重量輕、效率高、全隔離

1   概述
1.1   產品特點
1.1.1   采用無工頻變壓器的開關電源技術，因而具備交、直流兼容輸入功能，而且輸入電壓范圍寬；采用先進的開關電源控制技術和元器件，以及精心的設計，整機體積小、重量輕、效率高，確保了長期滿負荷運行的穩定、可靠。
1.1.2   最大輸出60V，10A，最大輸出功率600W。
1.1.3   本電源輸出的穩壓值(當輸出電流＜輸出恒流值時的輸出電壓)和恒流值(當輸出電壓＜輸出穩壓值時的輸出電流)都可以在各自最大值的(0～100)％范圍連續可調。輸出恒流值可調給許多應用帶來方便，例如許多調試應用，調小恒流值能方便有效地保護負載設備的安全。
1.1.4   設有完善的保護功能。內置溫控散熱風扇，既能有效散熱，又能有效延長風扇壽命；過熱自動關機保護；輸出過壓、過流和短路保護。開機延時軟啟動，避免開機輸出電壓過沖。
1.2   主要用途：電源廣泛應用于電力直流屏系統、工控、通信、科研、蓄電池充電等設備。
1.3   環境條件：貯存溫度：(-40～70)℃；工作溫度：(-10～45)℃；
               相對濕度：90％(40±2℃)；大氣壓力：(70～106)kPa。

2                工作原理簡述

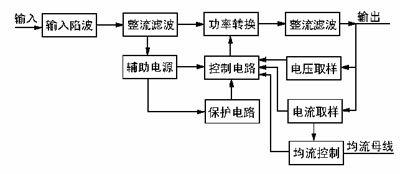

 交流或直流的輸入電壓經“輸入陷波”電路后到“整流濾波”電路，得到高壓(約300V)直流電壓。“功率轉換”將高壓直流逆變成約35kHz的高頻交流，經高頻變壓器變換到輸出所需的電壓，再經高頻整流濾波得到輸出電壓�？刂齐娐穼�輸出電壓和輸出電流取��，閉環反饋后產生脈寬調制(PWM)信號控制“功率轉換”電路，使輸出電壓或電流保持穩定。
  “輔助電源”也是由開關電源構成。由于完全取消了工頻變壓器，因而具有交流、直流兼容輸入功能。輸出穩壓和恒流都是從輸出側取樣，因而能做到高度穩定可靠。
  “保護電路”提供風扇溫控、過熱保護、輸出過壓過流短路等保護功能。

3   主要技術參數
3.1   輸入電壓：AC220V±15%，50Hz；
3.2   輸出電壓值：0-60V可調；輸出電流值是：0-10A可調。
3.3   源電壓調整率：穩壓≤0.5％；負載調整率：穩壓≤1％；恒流≤2％。
3.4   整機效率：≥86％；紋波電壓：總紋波電壓Vpp≤1%。
3.5   輸出電壓：顯示準確度±1.5%；輸出電流：顯示準確度±2%。
3.6   開機輸出電壓過沖：≤2％。
3.7   絕緣電阻：輸入－輸出：≥20MΩ；輸入－機殼：≥20MΩ；輸出－機殼：≥80MΩ。
3.8   絕緣強度：輸入－輸出：AC1500V，10mA，1分鐘；
     輸入－機殼：AC1500V，10mA，1分鐘；輸出－機殼：AC1500V，10mA，1分鐘。
3.9   整機過熱保護溫度閥值：(75～85)℃。
3.10   平均無故障時間：≥50000h。
3.11   外形尺寸：253*78*282MM  ；
3.12   散熱風道：內部散熱風道前進后出。

4   操作方法及注意事項
4.1   開箱：開箱時應檢查箱內隨機附件：使用說明書一份。
4.2   通電前檢查：經過儲存與運輸?shù)碾娫赐�電前�?yīng)檢查運輸中的受損情況，如螺絲是否松動，外觀有無異樣，電源線、接線柱是否震脫以及是否受潮等，如有上述現象發生應及時妥善處理。
4.3   前面板布局：電源控制開關，過熱、恒流指示發光管，調電壓、調電流電位器，輸出電壓和輸出電流數顯表。
4.4   數顯表有顯示即表示電源處于通電運行狀態。
4.5   “過熱”發光管亮表示電源處于暫時過熱關機的保護狀態，稍候待內部溫度下降會自動恢復。
4.6   開機啟動有(1～5)秒的延時過程。
4.7   使用操作方法
4.7.1   應先在輸出端未接負載的情況下通電預調好所需的輸出電壓，或者先通電檢查輸出電壓是否合適，或者先將“調電壓”電位器預調到最��；為保險起見，還應先將“調電流”電位器預調到最小。
4.7.2   檢查好輸出電壓后，應在“電源開關”斷開的情況下連接負載設備，然后再接通“電源開關”。若輸出穩壓值預調至20％以下，應先檢查開機過沖電壓是否超過允許范圍，方法是在連接負載設備之前，或預調好輸出電壓，或?qū)ⅰ罢{(diào)電壓”和“調電流”預先全部旋到最小，重復幾次開機啟動過程檢查輸出電壓過沖的大小，確認過沖電壓最大值不超過允許范圍時才能在接好負載的情況下開機啟動，待開機啟動穩定后再旋至所需電壓值，以避免過沖電壓損壞負載設備。
4.7.3   在通電運行期間，可以隨時調節前面板上的2只電位器，改變輸出穩壓值和輸出恒流值。
4.8   內部散熱風扇受溫度控制，只有機內溫度偏高風扇才會轉動，溫度下降又會停轉。
4.9   內部散熱風道是前進后出，使用過程中應保持電源前后兩側的空氣對流暢通，附近不應有其他物體阻擋空氣的對流循環。
4.10   出現故障時的處理：開機后若發現工作不正常應及時斷開“電源開關”和切斷輸入電源線，仔細檢查電源的輸入線連接是否正確、可靠，接線柱螺母有否松動。如出現用戶難于處理的問題切勿擅自打開機殼。因為機內有高壓電，不熟悉專業知識嚴禁私自打開機殼修理，應及時與我公司或經銷商聯系維修事宜。

5   保修事宜
5.1   本產品保修一年，終身維護，運費自理。
5.2   本公司產品在使用的過程中，若出現問題請先按《使用說明書》進行檢查，如果仍無法解決，請盡快與我公司聯系。
5.3   用戶使用本公司產品過程中，若出現下列情況，本公司不承擔保修義務：
     a)        違反產品使用說明書使用而導致產品損壞；
     b)        因安裝、組裝不當造成的損壞；
     c)        超出允許使用環境而導致的產品損壞；
     d)        擅自改動或自行維修而導致的產品損壞；
     e)        由于非正常外力而導致的產品損壞；
     f)        因自然災害或其他不可抗力而導致的產品損壞。
5. 4   對于在保修范圍引起的質量問題，本公司的責任只限于產品本身，并不承擔連帶的和延伸的責任。
