ZC2829/ZC2829A高精度LCR數字電橋
性能特點
7英寸16:9彩色LED顯示器，分辨率800RGB*480；
簡潔、淡雅的外觀設計，靈活、便捷的面板操作；
最高測試頻率500kHz,分辨率10mHz；
寬闊的信號幅度范圍5mV-2Vrms,分辨率1mV；
四種信號源輸出阻抗；
列表掃描測試功能；
機內20/40級設定文件保存，外部U盤設定文件保存能力；
多種接口方式支持上位機通訊；
支持通過LAN接口實現多臺儀器組網
簡要介紹
ZC2829系列元件測試儀是一種精度高、測試范圍寬、6位測試分辨率的新型阻抗測量儀器。最高達500kHz的測試頻率，以0.01Hz步進任意編程、5mV-2V信號電平及直流內置偏置電壓，可以滿足元件絕大部分低壓參數的測量要求，可廣泛應用于諸如電感器、電容器等元器件的性能分析。儀器所提供的HANDLER（選件）、GPIB（選件）、LAN、RS232C、USB HOST接口為儀器使用于元件自動分選系統，與計算機通訊及測試過程記錄提供了條件。

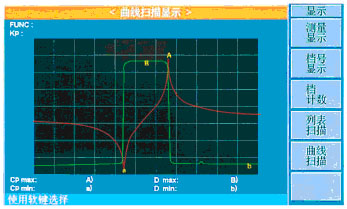

曲線圖
技術指標
|
基本測量準確度 |
LCRZ |
0.05% |
|
校準條件 |
預熱時間：≥30分鐘，環境溫度：23±5℃，
信號電壓：0.3Vrms-1Vrms
清“0”：OPEN、SHPRT后，測試電纜長度：0m |
|
測試信號頻率 |
ZC2829 |
范圍：20Hz-500kHz |
最小分辨率：10mHz |
|
ZC2829A |
范圍：20Hz-200kHz |
準確度：0.01% |
|
信號源輸出阻抗 |
10Ω、30Ω、50Ω、100Ω可選，±2%@1kHz |
|
測試信號電平 |
正常 |
5mV-2Vrms |
分辨率：1mV,準確度 |
|
|
恒定電平 |
10mV-1Vrms |
10%×設定電壓+2mV |
|
DC偏置電流源（選件） |
0-±100mA |
|
LCR測試參數 |
Z、Y、C、L、X、B、R、G、D、Q、θ、DCR、Turn-Ratio、Phase、LK |
|
DCR顯示范圍 |
0.00001Ω-99.9999MΩ |
|
LCR參數顯示范圍 |
Z、R、X
Y、G、B
C
L
D
Q
θ(DEG)
θ(RAD)
Δ% |
0.00001Ω～99.9999MΩ
0.00001us～99.9999s
0.00001pF～9.99999F
0.00001uH～99.9999kH
0.00001～9.99999
0.00001～99999.9
-179.999～179.999
-3.14159～3.14159
-999.999%～999.999% |
|
測量速度（≥1kHz） |
快速：32ms,中速：90ms,慢速：650ms |
|
等效電路 |
串聯，并聯 |
|
量程方式 |
自動，保持 |
|
觸發方式 |
內部，手動，外部，總線 |
|
平均次數 |
1-255 |
|
校準功能 |
開路，短路，負載，掃頻/點頻清零 |
|
內部直流偏置源 |
0V、1.5V、2V,準確度：1% |
|
比較器功能 |
10檔分選，BIN1-BIN9,NG,AUX |
|
檔計數功能 |
|
PASS、FAIL前面板LED直接顯示 |
|
存儲器 |
20組LCRZ儀器設定文件記憶 |
|
40組掃描設定文件記憶 |
|
接口 |
控制接口 |
HANDLER(選件) |
|
通訊接口 |
LAN、GPIB(選件)、RS232C |
|
存儲器接口 |
USB HOST （U盤存儲接口） |
|
|
