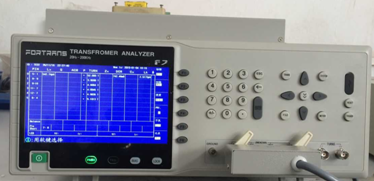

X7變壓器綜合測試儀
性能特點
■ 高性能變壓器綜合系統,0.02%測試精度
■ 7英寸16:9 TFT LCD顯示器,分辨率800RGB×480
■ 二極管正反向特性檢測,滿足網絡變壓器參數完整測試
■ 最快測試速度達到150次/秒,讀數穩定性好,業界最快變壓器掃描測試儀
■ 多種測試參數一屏顯示,省去切換之煩惱
■ 與國際品牌廠家測試數據可比性高(如Agilent,WK)
■ 鍵盤鎖定功能,掉電數據保護功能
■ 開路、短路、偏差校正功能
■ 簡體中文,英文操作語言,多種顯示風格
■ 進行測試數據,測試條件保存(U盤或內部)
■ 10ΩCC,25Ω,50Ω,100Ω,10/100Ω輸出阻抗
■ 支持U盤升級,向用戶提供最新操作體驗
■ 提供內部直流偏壓0V、1.5V、2V
■ 可選配±100mA,±10V偏置電壓源,0-1A恒流源
■ 儀器內部100組,U盤500組測試文件。
■ U盤可支持FAT16、FAT32文件系統
■ 豐富的接口RS232、USB TMC、USBCDC、HANDER、GPIB、LAN
■ 可通過電腦的LAN接口或USB接口發送變壓器設置文件,極大方便測試儀的智能化管理
■ 儀器內部可選上下沿(↑或↓)進行觸發
■ 儀器后面板有BNC觸發,快速實現外部腳踏開關連接,符合LXI標準,快速實現測試系統組件
■ 支持自動感應測試,不用按起動按鈕,有變壓器產品時,自動感應測試。
|
技術參數
|
|
測試頻率
|
20Hz—200KHz,分辨率1mHz
|
|
測試參數
|
匝比,圈數,電感,電容,漏感,相位,品質因子,交流電阻,直流電阻,平衡,引腳短路
|
|
基本精度
|
0.02%,以精度表為準
|
|
測試速度
|
快速:75次/秒、中速:20次/秒、慢速:6次/秒(1KHz頻率以上)UFAST:150次/秒
|
|
等效電路
|
串聯、并聯
|
|
內部偏置電壓
|
0V、1.5V、2V
|
|
量程方式
|
自動、保持
|
|
觸發方式
|
內部、手動、自部、外部、總線
|
|
測試信號電平
|
0.005—2Vrms
|
|
信號源輸出阻抗
|
10ΩCC,25Ω,50Ω,100Ω,10/100Ω
|
|
校準功能
|
開路、短路,負載校正,全頻清零、點頻清零
|
|
顯示方式
|
6位數字顯示,多參數一屏顯示
|
|
比較器
|
PASS、FAIL、HI、LOW(PASS/FAIL
LED顯示)
|
|
接口
|
RS232、USB TMC、USBCDC、HANDER、GPIB(選購)、LAN(選購)
|
|
儲存器
|
內部100組,外部U盤2000組文件
|
|
溫濕度
|
0℃~40℃,相對濕度≤75%
|
|
電源要求
|
電壓:100~120Vac或198~242Vac
頻率:46~64Hz,功率大于85VA
|
|
體積(W*H*D)
|
400*150*190mm
|
|
重量(凈重)
|
|
