CNM-ICP7000全自動電感耦合等離子體發射光譜儀

ICP-900全自動掃描型等離子體光譜儀的特點：

1.射頻發生器的高壓供電回路，采用先進的電子技術，淘汰了笨重的升壓變壓器和高頻阻流圈，采用功率閉環反饋技術，控制精度小于0.1%。

2.全自動點火，氣路智能控制，實現軟件點火，更方便。

3.安全冷卻水保護、氬氣保護、過壓、過流、滅弧保護更安全。

4.輸出功率自動匹配調諧，功率參數軟件程序設定。

5.分光器內充氬氣，使波長在180nm的硫和189nm的Sn得到很靈敏的測量效果。

6.優良的光學系統，先進的控制系統，保證峰位定位準確，信背比優良、極小的基體效應。
7.測量范圍寬，超微量到常量的分析，動態線性范圍5—6個數量級。

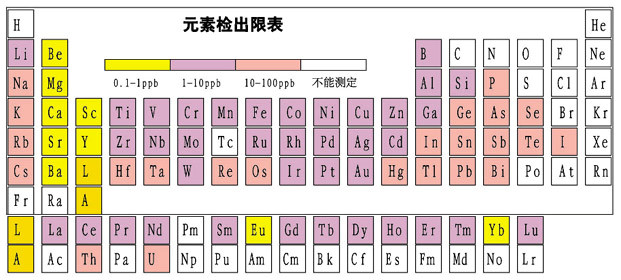

8.檢出限低，大多數元素的檢出限可達ppb級。
9.良好的測量精度，穩定性相對標準偏差RSD≤1.5%（5ppm），優于國家A級標準（JJG768-2005）。

技術參數

射頻發生器（RF）

(1) 電路類型：自激振蕩電路，全自動點火，精密高壓開關電源供電系統，所有功能實現電腦軟件控制(點火、熄火、功率等參數設置)；實時功率控制；自動匹配調諧；光室恒溫；；

(2) 工作頻率：40.68MHZ±0.05%

(3) 頻率穩定性：<0.1%

(4) 輸出功率：700－1600w

(5) 輸出功率穩定性：≤0.3%

(6) 電磁場泄漏輻射強度：距機身300mm 電場強度E:<2V/m

進樣裝置:

(1) 輸出工作線圈內徑25mm，3匝

(2) 炬管：外徑20mm的石英炬管

(3) 同軸型噴霧器外徑6mm

(4) 雙筒形霧室外徑35mm

(5) 氬氣流量計規格和載氣壓力表規格：

①、 等離子體流量計（100-1000）L/h ；(1.6-16L/min)

②、 輔助氣流量計（6-60）L/h ；(0.1-1L/min)

③、 載氣流量計（6-60）L/h ；(0.1-1L/min)

④、 載氣穩壓閥（0-0.4MPa）

儀器內設氬氣二次穩壓閥（0.3MPa）

測光裝置:

(1) 光電倍增管規格： R212UH

(2) 光電倍增管負高壓：200-1000V ，穩定性<0.05%

(3) 光電倍增管電流測量范圍：10-12 -10-4A

(4) 信號采集為V/F交換：1mV對應100Hz

分光器:
(1) 光路: Czerny-Turner
(2) 焦距: 1000mm
(3) 光柵規格：離子刻蝕全息光柵，刻線密度3600線/mm，

刻線面積: 80×110mm，線色散率倒數：0.26nm
(4) 波長范圍：180-500nm
(5) 分辨率: ≤0.008nm
(6) 掃描波長范圍3600線/mm 掃描波長范圍：180-500nm
(7) 步進電機驅動最小步距：0.0006nm
(8) 入射狹縫：20μm 出射狹縫：25μm
(9) 發射鏡規格：（78 × 105 × 16）mm
(10) 透鏡ф30，1：1成像

整機技術指標：

(1)          測量波長范圍：

180-500nm    3600L/mm光柵

180-800nm    2400 L/mm光柵

(2)          測量精度（重復性）：平均相對標準偏差RSD≤1%

(3)          測量穩定性：平均相對標準偏差RSD≤2

(4)          檢出下限：亞PPb級

應用行業分類

1、金屬類

2、有色金屬分析：

純銅，純鋁和合金中的雜質元素分析。

貴金屬的純度分析：Au、Ag、Pt、Pd、Ir、Rh、Os、Ru。

3、環境檢測類

水質分析：礦泉水、自來水、河水、海水、污水、廢水等。

食品分析：包括食品、飲料等。

土壤成份分析：生物和植物樣品的分析。

4、稀土材料和稀土永磁類

稀土元素全分離，此儀器高分辨率非常適合稀土元素的分析。

稀土永磁材料中對釹鐵硼材料的配分和成份的分析。

5、地質礦物的分析

精選礦的分析

普查找礦分析

6、食品醫藥分析

食品中有益、有害元素的分析、藥材中的微量元素分析

安裝條件

1、儀器正常工作條件：實驗室內清潔、干燥、無灰塵、無振動。室溫保持為22℃±3℃

2、房間：15平米左右為宜，配有標準溶液試劑柜，電腦桌、電腦椅，空調1.5—2匹。

3、電源：220V，22A，使用4平方的電線。

4、接地：為了安全和儀器的穩定，必須有高頻接地，用300×300×3mm的紫銅板埋于地下1.5米深處，用寬30×0.5mm的紫銅帶接到主機的機殼上。

5、排風：要求在主機上方安裝排風筒，外接煙囪并用排風扇將ICP燃燒后的廢氣排到室外。

6、氬氣：可使用普通氬氣99.99%即可
