ATSM全自動彈簧試驗機,彈簧拉壓試驗機，彈簧扭力試驗機，彈簧疲勞試驗機，彈簧測試儀。

一、概述

1.1主要用途及適用范圍

全自動彈簧試驗機是應用先進電子技術和高效精準機械傳動相結合的新型彈簧試驗機，此系列全自動彈簧拉壓試驗機依據國際JB/T7796-2005《彈簧拉壓試驗機技術條件》規定的技術要求制成。配置高精度傳感器可精準加載和定位。主要適用于彈簧、橡膠、簧片等彈性器件在一定工作長度下的拉伸力、壓縮力、剛度、疲勞等測試。廣泛適用于彈簧制造公司及使用單位。

1.2 產品特點

1.2.1 能測量彈簧的拉力、壓力、剛度、位移及顯示日期、編號等內容。

1.2.2 三種單位顯示:N,Kg,Lb

1.2.3 能指定1、2、3、4、5段。

1.2.4 有長-荷，荷-長兩種模式

1.2.5 采樣率可調，多種測量方式可選擇

1.2.6 采用大規模集成電路，提高了測試精度，人機中文對話直觀明了。

1.2.7 依據國家標準設計的彈簧檢測專用程序，效率高、功能全、操作方便。

1.2.8 從原理和程序軟件兩方面考慮提高了量程的精確測量范圍。

1.2.9 既適合生產線上彈簧的批量檢測、分選，也適合實驗室的精密抽檢。

1.2.10 具有程控和機械兩級限位保護，通過預加載和撓度補償修正確保測定值的準確。

1.3規格參數表

二、產品整體結構

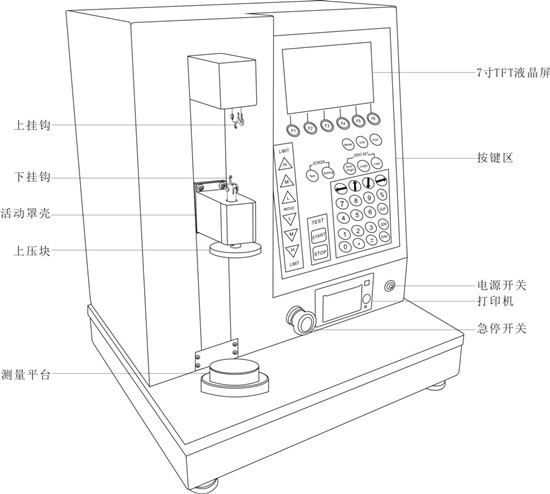

2.1外形結構

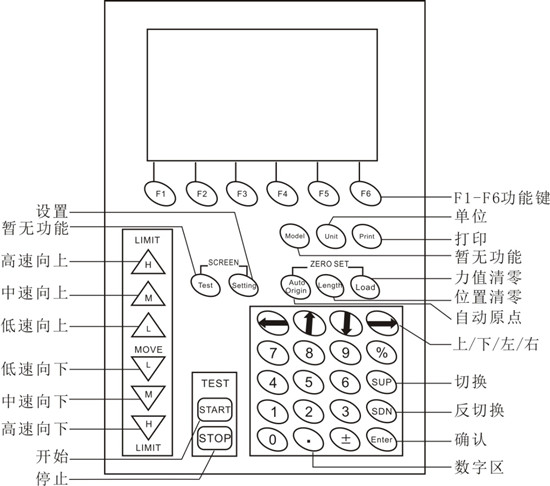

2.2液晶屏功能

2.2.1 功能鍵：F1~F6這6個功能鍵對于儀器所有界面都是通用的，對應開機后屏幕下方按鍵。

2.2.2 高速/中速/低速向上、低速/中速/高速向下：這6個鍵有短按與長按兩種功能，短按用于測量塊的單步位置調整,用戶可根據自己的要求手動調節測量塊的位置。例如短按高速向上指測量塊向上以較高的速度運行1mm,中速向上指測量塊向上以中速運行0.1mm,而低速向上則已低速向上運行0.01mm。

而長按這幾個按鍵，可以使測量塊以一定的速度一直向上運行，停止鍵被按下，或保護機制被啟動。其中的高、中、低速分別對應的100mm/min，10mm/min，1mm/min。向下按鍵功能同向上按鍵。

2.2.3 單位鍵：?jiǎn)挝磺袚Q。

2.2.4 打印鍵：在實時測量界面和數據保存顯示界面有效。在實時測量界面按下打印鍵可打印當前顯示的段點數據；在保存數據界面有兩種打印方式，一種是打印當前一小組數據，也可打印一組所有重復測量的數據。

2.2.5 設置鍵：進入系統設置界面。

2.2.6 自動原點：按下此鍵，彈簧會回到自由狀態，并記錄自由長度。

2.2.7 位置清零：該鍵有短按與長按兩種功能，短按用于位置顯示的清零，在位置顯示為零的時候，再按此鍵，可以重新顯示絕對位置值。長按位置請零鍵，可以對位置進行校準，對于位置校準要有如下步聚：首先要選擇彈簧模式，壓縮與拉伸，壓縮模式校準即校準測量塊至底面平臺的位置，而拉伸模式，即需要配合校準掛鉤進行位置校準，來確定拉伸時的絕對位置。若因不正常斷電或其他原因而引起的絕對位置不準確的問題，可用壓縮模式的位置校準來校準得到相應的絕對位置。

2.2.8 力值清零：按下此鍵，位移數值清零。力值清零必須在電機處于停止的狀態才有效。

2.2.9 開始鍵：按下此鍵，開始測試。

2.2.10 停止鍵：按下此鍵，終止測試。

2.2.11 上/下/左/右：用于彈簧設定時，數值位數的選擇。

2.2.12 數字鍵：用于彈簧設定。

2.2.13 切換/反切換/確認鍵：用于界面中控件的選擇與確認。

三、使用和操作

3.1 使用中的操作及說明

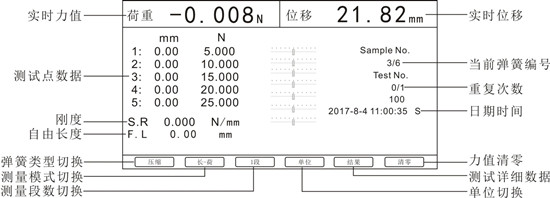

3.1.1 測量界面

a、實時測量界面主要顯示當前的實時位移及力值，若在測量過程中，則記錄測試點數據，同時也顯示當前彈簧編號及重復次數。

b、實時測量界面中，可以對彈簧類型、測量模式、測量段數及單位進行切換；切換后系統將保存相應的設置。

c、彈簧類型：壓縮彈簧只能設置為壓縮，拉伸彈簧只能設置為拉伸。

d、測量模式：分為荷-長與長-荷，這兩個模式區別在于基準不同，長-荷是根據相應的力值來記錄彈簧位置；荷-長是根據相應的位置來記錄彈簧的力值。

e、測量段數：根據設置的測量段數測試相應的彈簧測試點數，1段就是求第一個測試點的力值或位置。

實時彈簧測量，根據類型的不同，以及選擇的位移(相對與絕對)模式。其運行測量的設置值也會有所不同。

以壓縮彈簧為例，在荷-長模式，選擇位移相對模式，那就需要段1至段5的基準位移是遞增的不然就不能正常工作。而若選擇位移絕對模式，那么就需要將段1至段5的基裝位移是遞減的不然也不可以正常工作。

同時測量塊的到達的最終位置也不可以超過測量塊的邏輯限位位置，否則也不能正常工作。

3.1.2 系統設置

系統設置包括彈簧參數設置、運行參數、時間設置、恢復出廠設置。

3.1.3 彈簧參數設置

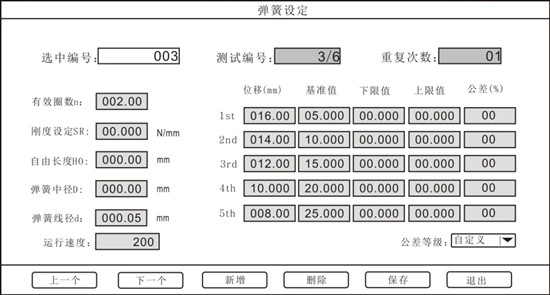

a、測試編號：測試編號最大可設置到32，按“新增”后，測試編號增加一組，輸入需要測試的彈簧參數，按“保存”即可。如下圖所示：

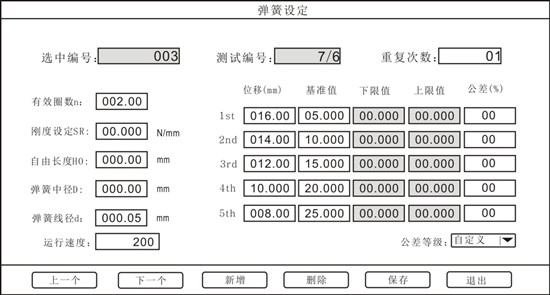

b、重復次數：重復次數最大可設置到99，按“新增”后，測試編號增加一組，按“SUP”和“SDN”，光標移到“重復次數”處，輸入所需數值，按“保存”即可。

c、運行速度：彈簧測試時的運行速度，表示為mm/min，數值越大，速度越快。

d、位移：彈簧測試時段點的位置點。

e、基準值：與段點相對應的力值。

f、公差：測定彈簧合格范圍的設置，可設置成0%到99%，例如設置成1%時，上限值為4.95，下限值為5.05，彈簧測試時，若力值在上下限范圍內則為合格。

g、上限值/下限值：這兩個參數無需用戶輸入，儀器會依據基準值和公差自動得出這兩個參數。

在設置完彈簧參數之后，修改選中編號的值，來選擇彈簧設置。修改選中編號，退出即可。

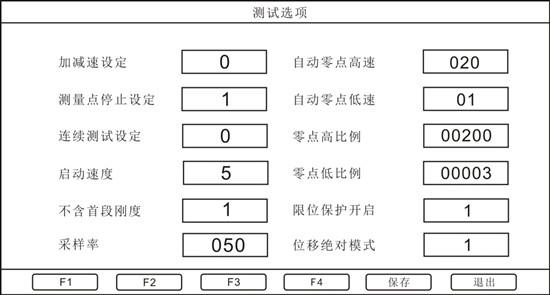

3.1.4 運行參數

a、加減速設定：加減速設定指測量時上壓塊的加速度設置，設置為0時，即為關閉狀態；設置為1時，為開啟狀態。加速度設定與測量點停止設定是沖突的，只在測量點停止設定設置為0的情況下，加減速設定是有效的。

b、測量點停止設定：測量點停止設置指測量時儀器在每個段點的停止設置，設置為0時，即為關閉狀態；設置為1時，為開啟狀態。開啟狀態下，若段數設置為5，測量時儀器則在這5個段點都會停止一次；若在關閉狀態下，儀器測量時不會在段點停止。

c、連續測試設定：重復測試設置，設置為0時，即為關閉狀態；設置為1時，為開啟狀態。

d、啟動速度：?jiǎn)��?dòng)速度設置只在加減速設定開啟時有效，啟動速度可以設置成1到5，設置成1時，即測量時加速度從1mm/min到100mm/min，數值設置的越大，加速的啟動速度越快。速度設定單位為mm/min，啟動速度不能設置為0。

e、不含首段剛度：不含首段剛度設置成1時，為開啟狀態，例如設置了5個段數，儀器計算平均剛度時，不會計算第1段的剛度；若設置成0，則為關閉狀態。

f、采樣率：每秒儀器的采樣次數，可從1設置到100。

g、自動零點高速：自動原點的高速設置，可從1mm/min設置到100mm/min，測量時按下自動原點按鍵后，彈簧會以設置的自動零點高速值回到一個相對接近原點的位置。

h、自動零點低速：自動零點低速是在自動零點高速的基礎上設置的一個值，可從1mm/min設置到10mm/min，當彈簧回到一個相對接近原點的位置，這時自動零點低速啟動，使彈簧更精確的回到原點位置。

i、零點高比例/零點低比例：這兩個參數為自動原點的力值判定，例如零點高比例設置成200，即這個力值是滿量程*200/10000，即滿量程的2%。零點低比例設置成3，即這個力值是滿量程*3/10000，即滿量程的0.03%。啟動自動原點后，當力值接近滿量程的2%時，儀器會在這個力值停頓幾秒后依據零點低比例的力值停在自動原點的位置。

j、限位保護開關：物理限位開關保護，設置為1時為開啟狀態；設置為0時為關閉狀態。這個功能不建議用戶設定為關閉狀態，但是由于彈簧機的限位保護，因此測量盤默認狀態是運行不到底部平面的，若測量的彈簧很短，可考慮關閉限位保護來達到測量盤底部。

k、位移絕對模式：設置為1時為位移絕對模式；設置為0時為位移相對模式。對于相對測量模式與絕對測量模式就是設定變形量，與設定長度的區別。相對測量模式即拉伸或壓縮多少個毫米，而絕對模式則表示為位伸或壓縮到多少個毫米。

相對測量模式，要求彈簧段數設置的位移，LENGTH1 < LENGTH2 <…

同時力值設置也要求,FORCE1

而絕對測量模式，對不同彈簧類型其設置參數也會有所不同

壓縮彈簧，LENGTH1>LENGTH2>…>LENGTH5

拉伸彈簧，LENGTH1

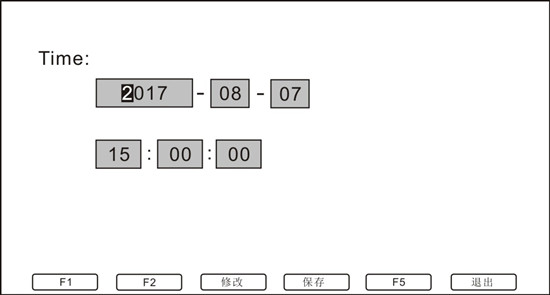

3.1.5 時間設置

時間設置用于設置測量界面顯示的時間和打印時間

3.1.6恢復出廠設置

按下此鍵，儀器恢復出廠設置并自動重啟

3.2 操作步驟

3.2.1 確認已連接好電源線。

3.2.2 打開電源開關。

3.2.3 選擇彈簧類型、單位、測量模式與測量段數。

3.2.4 進入彈簧參數設置和運行參數設置，輸入彈簧參數，保存后退出。

3.2.5 回到測量界面，按“START”開始檢測，完成后按“Print”打印測量數據。

3.3數據導出

3.3.1 利用通訊接口，通過本司提供的通訊協議可導出實時測量數據。

四、日常維護和保養

4.1 應保持環境清潔，避免有液體、鐵屑等物質侵入儀器內部，損壞電子元件。

4.2 請用柔軟的布來清潔本儀器，將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。

注意：不要使用易揮發的化學物質來清潔本儀器（如揮發劑、稀釋劑、酒精等）

4.3 請勿在以下環境中操作本機

a、潮濕的環境

b、多塵的環境

c、使用油或化學品的地方

d、周圍有震源的地方

4.4 長時間不用時，應拔下電源插頭，做好防塵、防濕處理。

五、隨機附件
