門式萬能材料拉力試驗機 XY8302T

主要功能：

主要適用于金屬及非金屬材料的測試，如橡膠、塑料、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶復合材料、塑料型材、防水卷材、鋼管、銅材、型材、彈簧鋼、軸承鋼、不銹鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬金屬線材的拉伸、壓縮、彎曲、剪切、剝離、撕裂、兩點延伸（需另配引伸計）等多種試驗.

本機采用機電一體化設計 ，主要由測力傳感器、變送器、微處理器、負荷驅動機構、計算機及彩色噴墨打印機構成。它具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度，還可以進行等速加載、等速位移的自動控制試驗。落地式機型 ，造型涂裝均充分考量了現代工業設計，人體工程學之相關原則。

主要特點:

采用進口光電編碼器進行位移測量，控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率（需加配引伸計）、抗拉強度、彈性模量的功能，自動統計結果；自動記錄最大點、斷裂點、指定點的力值或伸長量；采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表，產品性能達到國際先進水平。

技術參數：

機器附件及配置明細

1、試驗機主機                                         1套

1.1電機                                        1套

1.2美國傳力高精度負荷傳感器                        1只

1.3減速系統                                           1套

1.4臺灣TBI精密絲桿                                     1套

2、拉伸、壓縮附具 1套

3、隨機工具（提供安裝、維修、操作所需的專用工具） 1套

4、技術資料（使用說明書、保修卡、合格證） 1套

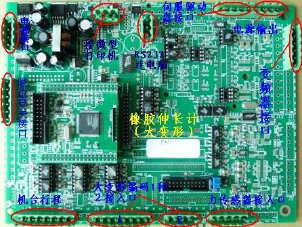

★采用最新控制板卡，更好的采樣速率

主要功能特性

主控制器采用21世紀最先進的32位ARM處理器, 處理速度達到奔騰級通用計算機的水平,相比傳統的8位單片機測控系統整體性能大大提高,運算速度更快,控制精度更高.

數據采集核心器件采用美國最新型超高精度24位AD，采樣速率可達2000次/秒,可捕捉到力量的瞬間變化過程,全程不分檔分辨力最高達500000分度。并采用獨創的6點校準技術進一步提高精度，力量測量精度優于國家0.5級(最高級)標準。

位移編碼器計數采用4倍頻技術,使位移分辨力提高4倍,最高可達0.0005mm。

脈沖和電壓兩種輸出控制方式，可控制具有脈沖或電壓控制接口的任意馬達、變頻馬達或直流馬達實現平滑無級調速，另還有上升、下降及停止等開關量信號輸出可用于直接驅動外部繼電器或電磁閥，可用于控制直流電機或氣動、液壓等動力裝置。

先進的速度、位移、力量三閉環技術，可以實現精確的任意波形控制。

豐富的接口擴展能力：多達4路24位模擬量輸入，3路16位模擬量輸出，3路脈沖輸出，3路AB相光電編碼器輸入，9路開關量輸入，8路開關量輸出，1路USB接口，1路RS232接口，1路RS485接口，4種LCD接口，1個并口微型打印機接口，1個串口微型打印機接口，1個8×4矩陣鍵盤接口。

所有輸入輸出接口均采用高速光電隔離技術，具備強大的抗干擾能力！

★ 采用臺灣TBI滾珠絲杠，更好的傳遞精度

傳動效率高滾珠絲杠副的傳動效率高達90%～98%，為滑動絲杠副的2～4倍，能高效地將扭力轉化為推力。傳動靈敏平穩摩擦阻力小、靈敏度好、啟動時無顫動、低速時無爬行，可μ級控制微量進給。

定位精度高滾珠絲杠副傳動過程中溫升小、可預緊消除軸向游隙和初級彈性形變、可對絲杠進行預拉伸以補償熱伸長，故可獲得較高的定位精度和重復定位精度。

精度保持性好，滾道形狀準確，滾動摩擦磨損極小，具有良好的精度保持性、可靠性和使用壽命。

傳動剛度高滾珠絲杠副內外滾道均為偏心轉角雙圓弧面、在滾道間隙極小的時也能靈活傳動。

同步性能好滾珠絲杠副因具有導程精度高、靈敏度好的特點

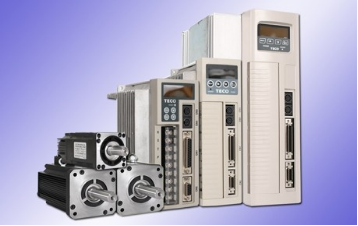

★采用臺灣東元驅動，更好的確保無誤

精度：實現了位置，速度和力矩的閉環控制；克服了步進電機失步的問題；

轉速：高速性能好，一般額定轉速能達到2000～3000轉；

適應性：抗過載能力強，能承受三倍于額定轉矩的負載，對有瞬間負載波動和要求快速起動的場合特別適用；

穩定：低速運行平穩，低速運行時不會產生類似于步進電機的步進運行現象。適用于有高速響應要求的場合；

及時性：電機加減速的動態相應時間短，一般在幾十毫秒之內；

舒適性：發熱和噪音明顯降低。

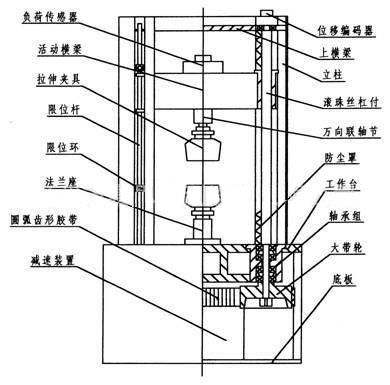

★采用專業的加工工藝，更好的確保質量

精準的加工工藝，確保橫梁與軸承、絲杠的配合，縮小加工上帶來的誤差，進一步的確保精度

機身采用噴塑處理，所配夾具為正規熱處理流程，經久耐用，外形正統

整機底箱內傳動機構為同步帶傳動，與摩擦型帶傳動比較，同步帶傳動的帶輪和傳動帶之間沒有相對滑動，能夠保證嚴格的傳動比。但同步帶傳動對中心距及其尺寸穩定性要求較高。

同步帶傳動具有帶傳動、鏈傳動和齒輪傳動的優點。同步帶傳動由于帶與帶輪是靠嚙合傳遞運動和動力，故帶與帶輪之間無相對滑動，能保證準確的傳動比

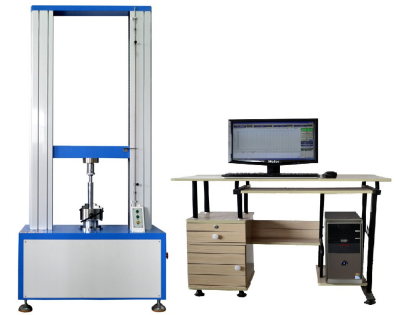

產品展示

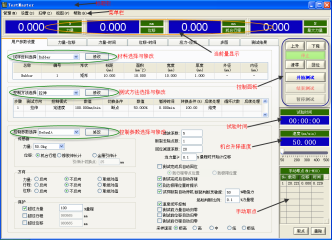

全電腦試驗機測控系統

本測控系統專為拉力機、壓力機、電子萬能材料試驗機而研制。適用于測定各種材料在拉伸、壓縮、彎曲、剪切、撕裂、剝離、穿刺等狀態下的力學性能及有關物理參數。可做拉伸、壓縮、三點抗彎、四點抗彎、剪切、撕裂、剝離、成品鞋穿刺、紙箱持壓、泡棉循環壓縮、彈簧拉壓及各種動靜態循環測試。

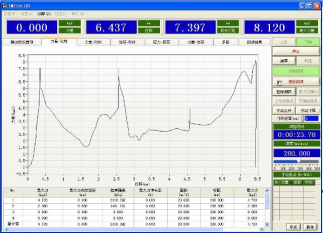

力量-位移曲線圖：

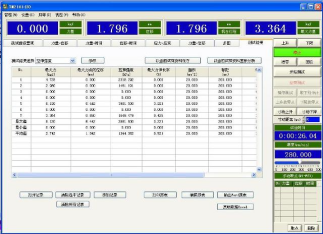

測試結果：

多種曲線：

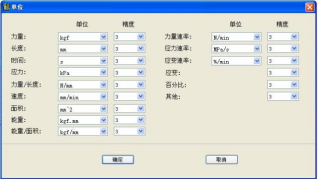

單位選擇：

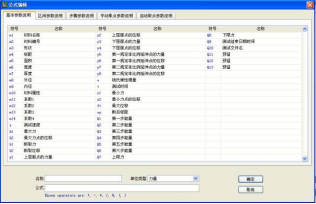

編輯公式：

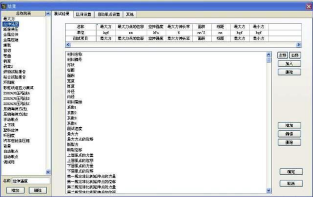

添加結果：

一、軟件突出性特點

1、支持中英文語言界面切換；

2、支持功能導航，用戶依據導航界面進入相應的試驗功能模塊；

3、支持各種金屬材料力學性能試驗，如金屬拉伸、壓縮、彎曲、剪切等試驗；

4、支持各種非金屬材料力學性能試驗，如水泥抗壓抗折、混凝土抗壓、硬質泡沫塑料壓縮等；

5、支持?jǐn)U展試驗功能，用戶可以自行追加試驗項目；

6、獨立的開放式試驗項目設置模塊，可以由技術人員建立試驗項目，試驗操作員引用試驗項目來做試驗，大大降低廣大試驗操作員的業務水平要求和操作難度；

7、試驗控制流程化設計，用戶查看試驗控制步驟一目了然，指令類型豐富；

8、可以修改試驗數據名稱并可調整試驗數據顯示順序，滿足用戶特殊數據輸出要求；

9、支持自定義追加試驗數據項；

10、支持自定義追加試驗標準和試驗數據處理；

11、支持試驗數據統計計算（平均數、標準偏差、變異系數）；

12、支持曲線分析；

13、支持試驗追溯；

14、支持自定義試驗報告，采用Word或Excel電子表格方式，操作方便，設置簡單，可以打印或預覽；

15、軟件擁有各種設備安全和試驗安全保護；

16、詳盡的軟件幫助文檔。

安裝、調試和培訓

試驗機的工作條件：

1、在室溫10℃-35℃范圍內，相對濕度不大于80%；

2、在穩固的基礎或工作臺上，正確安裝；

3、在無振動的環境中,周?chē)�留有不小�?/span>1m的空間；

4、周?chē)鸁o(wú)腐蝕性介質；

5、電源電壓的波動范圍不應超過額定電壓的10%。

6、本公司產品實行為用戶免費調試和培訓，使操作員達到熟練使用程度。

希望客戶提供配合：

★提供在本機上完成試驗的試樣，供在用戶實驗現場調試設備使用。

★負責產品的收貨、儲運、就位。

★如需計量，自行聯系當?shù)赜?jì)量部門對設備進行計量。

★提前準備好設備安裝所需的空間及地基，電源等條件。

★其它條件

服務承諾

售后服務

供方質量保證體系嚴格按照ISO9001質量標準之要求執行

培訓：可根據客戶要求在設備出廠前或設備到場后，對需方的技術人員進行操作、保養及設備維護進行技術培訓

服務：當設備因質量或其他原因不能正常工作時，我公司在得到通知后24小時內給予答復；需要現場維修時，我公司在得到通知后48小時內派員上門維修、檢測

設備保修期為1年。
