總述
● 研通的小型可變衰減器是一種手動可調衰減器，是國際發明專利產品，屬射頻無源器件。
● 本產品采用了微帶膜狀電阻與微帶電路相結合的技術，取代了傳統的腔體技術卡式電阻技術，令手動可調衰減器具有寬頻帶(DC-3,6,10GHz)、小體積、衰減量變化范圍大、反射系數小、插損性小、射頻特性好等的優點。
● 本產品采用一種創新的技術，杜絕了調節衰減量時衰減器產生的反射系數的突變，避免了燒毀前一級射頻電路，保持了系統的穩定。
● 本產品在性能上及成本上具有強大的競爭力，能滿足多種新興無線通信系統的應用，擴大了手動可調衰減器的應用領域。

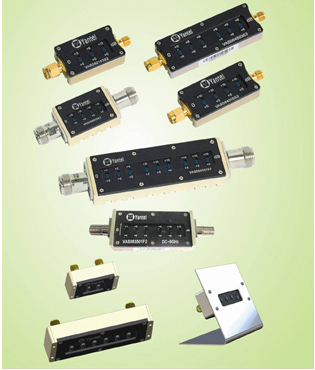

● 本產品分為連續調節及步進調節二種系列，并采用金屬殼封裝、樹脂SMD封裝、同軸封裝等封裝技術。



應用
● DAS POI系統
● 室內直放站
● 移動通信直放站系統
● 無線信號覆蓋
● 樓宇內信號發射器
● 無線局域網（WLAN）直放站系統
● 雷達
● 實驗室測試



特點
● 采用先進微帶技術，體積超小
● RF性能好，價格極具競爭力
● 頻率范圍寬：DC-6GHz
● 反射系數（Max. VSWR）�。�1.1～1.5
● 衰減量公差小，插入損耗小
● 可調節射頻信號收/發范圍及距離，調節精度可達5cm以內
● 衰減量范圍大
● 步進量靈活可選，例如1dB、2dB、3dB、5dB、6dB、8dB、9dB、
   10dB、12dB步進量可選。
● 調節精度高
● 平均功率范圍：2W-10W
● 特性阻抗：50Ω，75Ω
● 每個開關平均可重復撥動次數10000次（5000次循環）以上。
● 撥動開關材料使用PC（聚碳酸酯），可在120℃長期工作
● 研通的可變衰減器采用創新的技術，杜絕了調節衰減量時衰減器產生
   的反射系數的突變，從而可以在開機狀態下調節衰減量，避免燒毀前
   一級射頻電路(例如功率放大器)，保持了系統的穩定。
● 可帶電調節衰減量（無需關斷電源），可不間斷連續讀取測試數據
● 接頭類型：SMA，N，F(xiàn)，BNC等
● 接頭位置：背部接頭或左右接頭



例如:VAS063003S22(DC－6GHz,0－30dB可調,每3dB 步進, SMA(F-M)) 24dB時的特性曲線







備注:

接頭類型:SMA,N,F,BNC 等.

接頭位置:“A”表示背部接頭,無編號“A”表示左右接頭.

阻抗:“B”表示 75Ω,無編號表示 50Ω.
