國際發明專利產品
VAD系列(DC~3GHz)
特點
● 步進式
● 采用SMD封裝，體積超小，可直接安裝或焊接在PCB上。
● 頻率范圍寬：DC ~ 3GHz
● 反射系數小
● 低插入損耗
● 高性能，低價格
● 衰減量變化范圍大
● 輸入功率：125mW
● 阻抗：50Ω，75Ω
● 工作溫度：-40℃ ~ +105℃
● 至少可以旋轉360次（即60圈，旋轉6檔為一圈）
● 多種步進量可選
型號描述
|
VAD |
**
衰減范圍 |
**
步進值 |
*
阻抗 |
**
封裝 |
*
軸（手柄） |
例如:VAD0102BDH
衰減范圍:01 表示 0~1dB.
步進值:02 表示步進值0.2dB.
阻抗:“B”表示75Ω,無編號表示50Ω.
封裝:“DL”表示橫向插針式,“D”表示垂直插針式封裝,無編號表示表貼式封裝.
軸（手柄）:“H”表示帶操作軸（手柄）,無編號表示無操作軸（手柄）.
|
SMD Type |
VADXXXX(50Ω) |
VADXXXXB(75Ω) |
VADXXXXH(50Ω) |
VADXXXXBH(75Ω) |
|
|
|
|
|
|
Vertical DIP
Type |
VADXXXXD(50Ω) |
VADXXXXBD(75Ω) |
VADXXXXDH(50Ω) |
VADXXXXBDH(75Ω) |
|
|
|
|
|
|
Lateral DIP
Type |
VADXXXXDL(50Ω) |
VADXXXXBDL(75Ω) |
VADXXXXDLH(50Ω) |
VADXXXXBDLH(75Ω) |
|
|
|
|
|
主要技術指標
● 頻率范圍：DC ~ 3GHz ● 功率：125mW ● 阻抗：50Ω 或 75Ω ● 規格尺寸：10×11×6
|
Part No. |
Attenuation Range(dB) |
Step Value
(dB) |
Impedance
(Ω) |
Typ.VSWR:1 |
Insertion Loss at 0dB
DC ~ 2GHz(dB) |
Attenuation Accuracy(dB)
DC ~ 2GHz |
|
DC~2GHz |
2GHz~2.5GHz |
|
VAD0102*** |
0 ~ 1 |
0.2 |
50 |
1.30 |
1.40 |
0.35 |
1.0 |
|
VAD0203*** |
0 ~ 1.8 |
0.3 |
50 |
1.35 |
1.45 |
0.35 |
1.0 |
|
VAD0204*** |
0 ~ 2 |
0.4 |
50 |
1.35 |
1.45 |
0.35 |
1.0 |
|
VAD0305*** |
0 ~ 2.5 |
0.5 |
50 |
1.35 |
1.45 |
0.35 |
1.0 |
|
VAD0306*** |
0 ~ 3 |
0.6 |
50 |
1.35 |
1.45 |
0.35 |
1.0 |
|
VAD0510*** |
0 ~ 5 |
1.0 |
50 |
1.40 |
1.60 |
0.35 |
1.3 |
|
VAD0815*** |
0 ~ 7.5 |
1.5 |
50 |
1.45 |
1.65 |
0.35 |
1.5 |
|
VAD1020*** |
0 ~ 10 |
2.0 |
50 |
1.45 |
1.65 |
0.35 |
1.3 |
|
VAD1020X*** |
0 ~ 10 |
2.0 |
50 |
- |
1.5 |
0.35(at 2.4GHz) |
0.5(at 2.4GHz) |
|
VAD1325*** |
0 ~ 12.5 |
2.5 |
50 |
1.5(at 1.0GHz) |
- |
0.35 |
1.2(at 1.0GHz) |
|
VAD1530*** |
0 ~ 15 |
3.0 |
50 |
1.5(at 1.0GHz) |
- |
0.35 |
1.2(at 1.0GHz) |
|
Application1A |
0 ~ 15 |
1.0 |
50 |
1.5(at 1.0GHz) |
- |
0.35 |
1.2(at 1.0GHz) |
|
Application2A |
0 ~ 20 |
1.0 |
50 |
1.5(at 1.0GHz) |
- |
0.35 |
1.2(at 1.0GHz) |
|
VAD0102B*** |
0 ~ 1 |
0.2 |
75 |
1.30 |
1.45 |
0.3 |
0.5 |
|
VAD0203B*** |
0 ~ 1.8 |
0.3 |
75 |
1.30 |
1.45 |
0.3 |
0.5 |
|
VAD0204B*** |
0 ~ 2 |
0.4 |
75 |
1.35 |
1.45 |
0.3 |
0.5 |
|
VAD0305B*** |
0 ~ 2.5 |
0.5 |
75 |
1.35 |
1.45 |
0.3 |
0.6 |
|
VAD0306B*** |
0 ~ 3 |
0.6 |
75 |
1.35 |
1.45 |
0.3 |
0.6 |
|
VAD0510B*** |
0 ~ 5 |
1.0 |
75 |
1.35 |
1.45 |
0.3 |
1.0 |
|
VAD0815B*** |
0 ~ 7.5 |
1.5 |
75 |
1.35 |
1.45 |
0.3 |
1.0 |
|
VAD1020B*** |
0 ~ 10 |
2.0 |
75 |
1.35 |
1.45 |
0.3 |
1.2 |
|
VAD1325B*** |
0 ~ 12.5 |
2.5 |
75 |
1.6(at 1.5GHz) |
- |
0.3 |
1.0(at 1.0GHz) |
|
VAD1530B*** |
0 ~ 15 |
3.0 |
75 |
1.45(at 1.0GHz) |
- |
0.3 |
1.0(at 1.0GHz) |
|
Application1B |
0 ~ 15 |
1.0 |
75 |
1.45(at 1.0GHz) |
- |
0.3 |
1.0(at 1.0GHz) |
|
Application2B |
0 ~ 20 |
1.0 |
75 |
1.45(at 1.0GHz) |
- |
0.3 |
1.0(at 1.0GHz) |
選型：VAD直插式可以帶手柄，只需在元件編號加后綴H即可表示VAD直插式帶手柄。
例如，VAD1530BDH表示0~15dB，3dB每步進，75歐姆，直插式帶手柄。
舉例1：
用兩個VAD串聯，可實現衰減范圍0~17dB，步進量1dB。
VAD(A):0,1,2,3,4,5dB;
VAD(B):0,6,12,12,12,12dB;
You can get the attenuation value are:A+B=M dB
Application1:When A=0,1,2,3,4,or5dB,B=0dB,then M=A+B=0,1,2,3,4,or5dB;
Application2:When A=0,1,2,3,4,or5dB,B=6dB,then M=A+B=6,7,8,9,10,or11dB;
Application3:When A=0,1,2,3,4,or5dB,B=12dB,then M=A+B=12,13,14,15,16,or17dB;
舉例2:
用兩個VAD串聯，可實現衰減范圍0~20dB，步進量1dB。
VAD(A):0,1,2,3,4,5dB;
VAD(B):0,6,12,15,15,15dB;
You can get the attenuation value are:A+B=M dB
Application1:When A=0,1,2,3,4,or5dB,B=0dB,then M=A+B=0,1,2,3,4,or5dB;
Application2:When A=0,1,2,3,4,or5dB,B=6dB,then M=A+B=6,7,8,9,10,or11dB;
Application3:When A=0,1,2,3,4,or5dB,B=12dB,then M=A+B=12,13,14,15,16,or17dB;
Application4:When A=0,1,2,3,4,or5dB,B=15dB,then M=A+B=15,16,17,18,19,or20dB;

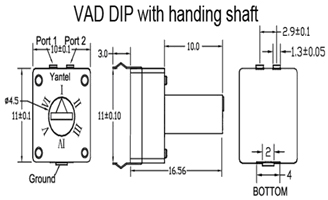

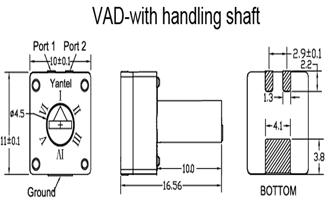

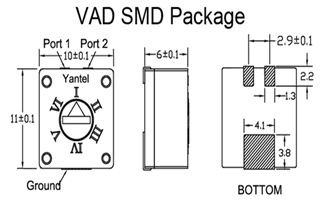

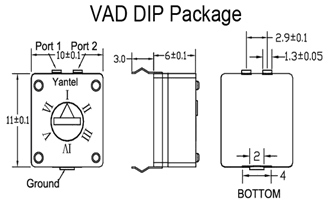

外形尺寸 (mm)
應用
● 用于RF讀卡器調節射頻發射和接收信號的強弱，
從而可調節接收和發射的作用距離。
● 用于射頻功率放大器的前級，可調節功率放大器
輸出功率的一致性。
● 可取代數控衰減器，用于系統增益和輸出功率的
調節。不產生新的三階交調、失真和噪音。
● 可用于直放站
● WiMAX
● 無線局域網
● 廣播電視

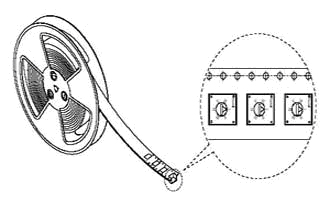

編帶圖示
